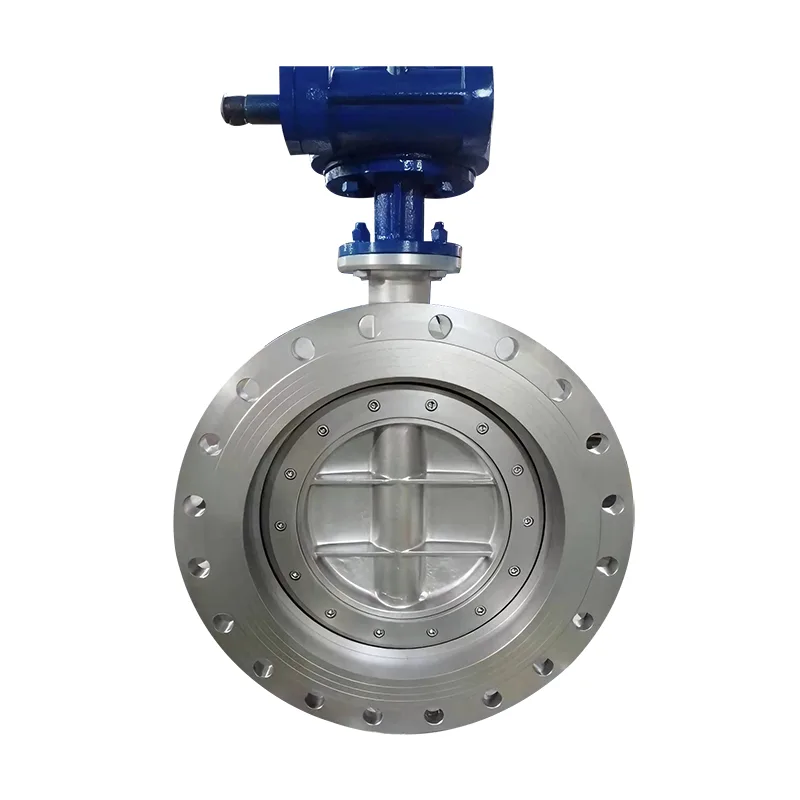

اینسفردریچه پروانه ای افستنشان دهنده اوج مهندسی شیر پروانه ای است که برای ارائه نشتی صفر، آب بندی دو جهته و عملکرد استثنایی در شرایط فشار و دمای بالا طراحی شده است. این راهنمای جامع اصول طراحی، مزایا، مواد، کاربردهای صنعتی، مقایسه با انواع دیگر شیرها، بهترین شیوههای نصب، و پرسشهای متداول را بررسی میکند. شیر پروانه ای افست سه گانه چه در صنایع نفت و گاز، پتروشیمی، LNG، تولید برق یا صنایع دریایی استفاده شود، قابلیت اطمینان و دوام بی نظیری را ارائه می دهد.
شیر پروانه ای افست سه گانه (همچنین به عنوان شیر پروانه ای غیرعادی سه گانه نیز شناخته می شود) یک شیر صنعتی با کارایی بالا است که برای خاموش کردن شدید، حتی در شرایط عملیاتی شدید مهندسی شده است. بر خلاف دریچههای افست متحدالمرکز یا دوگانه، دارای سه افست هندسی متمایز است که اصطکاک را در حین کار از بین میبرد و آببندی فلز به فلز را تضمین میکند.
این شیرها به طور گسترده در صنایع مورد استفاده قرار می گیرندعملکرد نشتی صفر، مقاومت در برابر درجه حرارت بالا و عمر طولانی.
| افست | توضیحات | هدف |
|---|---|---|
| اولین افست | شفت در پشت خط مرکزی صندلی سوپاپ قرار گرفته است | تماس مهر و موم را در حین کار کاهش می دهد |
| افست دوم | انحراف شفت از خط مرکزی خط لوله | به حرکت بادامک مانند برای باز شدن صاف اجازه می دهد |
| افست سوم | هندسه آب بندی مخروطی | آب بندی فلز به فلز با نشتی صفر را تضمین می کند |
سومین افست حیاتی ترین نوآوری است. این یک طراحی مبتنی بر گشتاور ایجاد می کند که مالش بین دیسک و صندلی را از بین می برد و به طور قابل توجهی عمر سوپاپ را افزایش می دهد.
برای کاربردهای پرفشار در خطوط لوله نفت و گاز، شیرهای پروانه ای افست سه گانه اغلب از نظر هزینه و راندمان نگهداری بهتر از شیرهای دروازه و گلوب سنتی عمل می کنند.
| ویژگی | افست دوبل | افست سه گانه |
|---|---|---|
| نوع آب بندی | صندلی نرم / صندلی انعطاف پذیر | صندلی فلزی |
| کلاس نشتی | محدود | نشتی صفر (ANSI کلاس VI) |
| محدوده دما | متوسط | دمای بالا و برودتی |
| ماندگاری | متوسط | بالا |
طراحی افست سه گانه برای محیط های خدماتی شدید ایده آل است و آن را به راه حل ترجیحی در پالایشگاه ها و تاسیسات LNG تبدیل می کند.
بسته به نیازهای کاربردی، مواد ممکن است شامل موارد زیر باشد:
مواد صندلی اغلب شامل فولاد ضد زنگ سخت شده یا روکش فلزی برای افزایش مقاومت در برابر سایش است.
شیرهای پروانه ای افست سه گانه معمولاً در موارد زیر استفاده می شوند:
در صنایع پرخطر که نشتی غیرقابل قبول است، انتخاب تولیدکننده ممتاز مانندگونگچوانگایمنی، انطباق و قابلیت اطمینان طولانی مدت را تضمین می کند.
عوامل زیر را در نظر بگیرید:
کار با یک سازنده با تجربه مانند Gongchuang، مشخصات صحیح شیر را برای نیازهای صنعتی شما تضمین می کند.
زیرا از یک نشیمنگاه فلز به فلز و طراحی مبتنی بر گشتاور استفاده می کند که مواد آب بندی نرم آسیب پذیر در برابر حرارت را حذف می کند.
بله، دریچه های پروانه ای افست سه گانه با طراحی مناسب می توانند به استانداردهای نشتی کلاس VI ANSI دست یابند.
بله، با انتخاب مواد مناسب و طراحی کاپوت گسترده.
صنایع نفت و گاز، پتروشیمی، LNG و تولید برق بیشترین بهره را می برند.
با نگهداری مناسب، شیرهای پروانه ای افست سه گانه می توانند چندین دهه در محیط های خدماتی شدید دوام بیاورند.
شیر پروانه ای افست سه گانه راه حل نهایی برای صنایعی است که خواهان قابلیت اطمینان بالا، نشتی صفر و عمر طولانی هستند. هندسه پیشرفته، آب بندی فلز به فلز و مطابقت با استانداردهای بین المللی آن را نسبت به طرح های شیرهای معمولی برتری می دهد.
اگر به دنبال یک شیر صنعتی بادوام و با کارایی بالا هستید، Gongchuang شیرهای پروانه ای درجه یک افست سه گانه را ارائه می دهد که برای سخت ترین محیط ها مهندسی شده اند.
با ما تماس بگیریدامروز برای کسب اطلاعات بیشتر در مورد راه حل های سفارشی و پشتیبانی فنی.
