A شیر دریچه ای رزوه ای چدنیبه طور گسترده در سیستم های تامین آب، خطوط لوله HVAC، شبکه های لوله کشی صنعتی و زیرساخت های شهری استفاده می شود. ساختار ساده، عملکرد عالی آب بندی و طراحی مقرون به صرفه، آن را به انتخابی مطمئن برای کنترل جریان سیال تبدیل کرده است. در این راهنمای جامع، نحوه عملکرد شیرهای دروازه ای رزوه ای چدنی، مزایا، کاربردها، نکات نصب، و شیوه های نگهداری را بررسی می کنیم. ما همچنین تجزیه و تحلیل می کنیم که چرا بسیاری از متخصصان مهندسی محصولات تولید شده توسط آنها را انتخاب می کنندگونگچوانگبرای دوام و کارایی

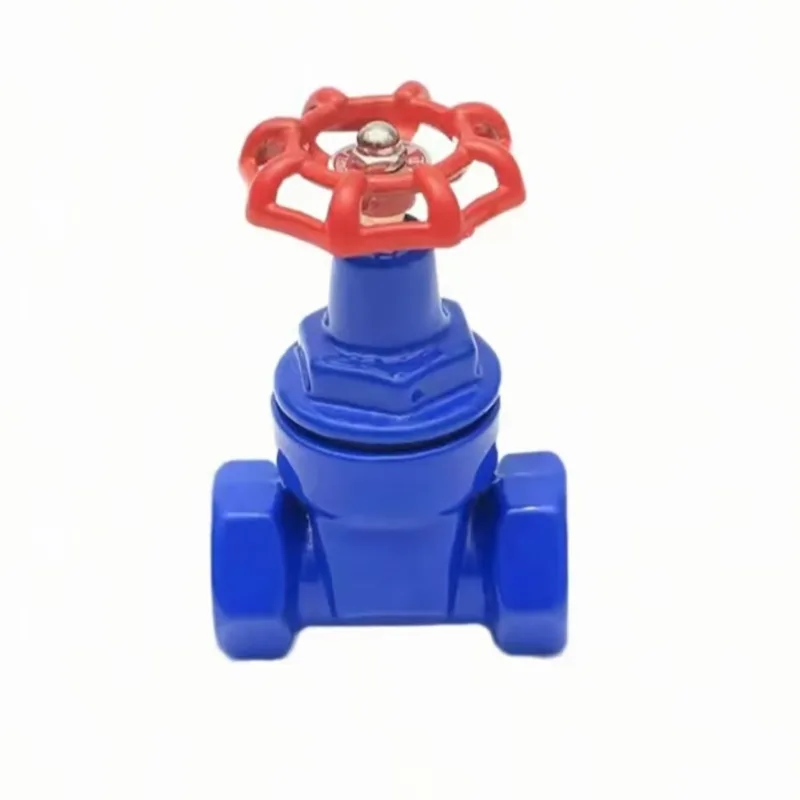

A شیر دریچه ای رزوه ای چدنییک شیر مکانیکی است که برای کنترل جریان مایعات یا گازها در سیستم های لوله کشی طراحی شده است. این دیسک با استفاده از یک دیسک دروازه ای شکل عمل می کند که به صورت عمودی حرکت می کند تا جریان سیال را مجاز یا مسدود کند.
بدنه سوپاپ معمولاً ازچدن با مقاومت بالا، آن را بادوام، مقاوم در برابر خوردگی و قادر به مدیریت کاربردهای فشار متوسط می کند. اتصال رزوه ای امکان نصب آسان در خطوط لوله را بدون جوشکاری فراهم می کند.
ویژگی های کلیدی عبارتند از:
بسیاری از پروژههای زیرساختی مدرن متکی به شیرهای باکیفیت هستند که توسط تولیدکنندگان قابل اعتمادی مانندگونگچوانگ، حصول اطمینان از عملکرد سازگار و انطباق با استانداردهای جهانی.
اصل عملکرد یک شیر دروازه ساده است. دریچه از یک دروازه مسطح یا گوه ای شکل استفاده می کند که به صورت عمودی در داخل بدنه شیر حرکت می کند.
هنگامی که چرخ دستی می چرخد، میل سوپاپ را حرکت می دهد، که دروازه را بالا یا پایین می آورد.
از آنجایی که گیت هنگام باز شدن به طور کامل از مسیر جریان خارج می شود، حداقل افت فشار را ایجاد می کند. این باعث می شود شیرهای دروازه ای برای سیستم هایی که ظرفیت جریان کامل مورد نیاز است ایده آل باشند.
درک ساختار داخلی یک شیر به مهندسان کمک می کند تا محصول مناسب را برای کاربردهای خود انتخاب کنند.
| جزء | تابع |
|---|---|
| بدنه سوپاپ | ساختار اصلی که اجزای داخلی را در خود جای داده است |
| دیسک دروازه | باز و بسته شدن جریان سیال را کنترل می کند |
| ساقه | چرخ دستی را به دیسک دروازه متصل می کند |
| چرخ دستی | برای عملکرد دستی شیر استفاده می شود |
| کاپوت | مکانیسم داخلی را می پوشاند و از آن محافظت می کند |
| حلقه صندلی | هنگامی که شیر بسته است، آب بندی محکم را تضمین می کند |
هر جزء برای حفظ یکپارچگی ساختاری و عملکرد آب بندی تحت فشار عملیاتی مهندسی شده است.
چند دهه است که چدن به دلیل استحکام مکانیکی و دوام به طور گسترده ای در تولید شیرآلات استفاده می شود.
برخی از مزایا عبارتند از:
در مقایسه با سایر مواد مانند برنج یا فولاد ضد زنگ، چدن تعادلی بین عملکرد و مقرون به صرفه ایجاد میکند و آن را به یک ماده ترجیحی برای کاربردهای شهری و صنعتی تبدیل میکند.
شیرهای دروازه رزوه ای چندین مزیت عملی را برای مهندسان و تیم های تعمیر و نگهداری فراهم می کند.
انتهای رزوه ای امکان نصب سریع بدون تجهیزات جوشکاری تخصصی را فراهم می کند.
هنگامی که به طور کامل باز است، شیر دروازه یک مسیر جریان مستقیم را فراهم می کند که افت فشار را به حداقل می رساند.
مهر و موم محکم، جداسازی موثر بخش های خط لوله را در طول تعمیر و نگهداری تضمین می کند.
شیرهای چدنی با کیفیت بالا با نگهداری مناسب می توانند سالها کار کنند.
دریچه های دروازه ای رزوه ای نسبت به شیرهای صنعتی فلنج دار قیمت کمتری دارند.
دریچه های دروازه ای رزوه ای چدنی به طور گسترده در صنایع مختلف مورد استفاده قرار می گیرند.
به دلیل دوام و طراحی ساده، این شیرها معمولاً در خطوط لوله ای نصب می شوند که به جای دریچه گاز، به کنترل روشن/خاموش مطمئن نیاز دارند.
| نوع سوپاپ | عملکرد اصلی | مزایا | محدودیت ها |
|---|---|---|---|
| شیر دروازه | کنترل روشن/خاموش | مقاومت کم، مهر و موم محکم | برای دریچه گاز مناسب نیست |
| شیر توپی | خاموش شدن سریع | عملکرد سریع | هزینه بالاتر |
| دریچه گلوب | تنظیم جریان | کنترل دقیق | افت فشار بیشتر |
| شیر پروانه ای | کنترل لوله بزرگ | طراحی فشرده | قابلیت آب بندی محدود |
هر نوع شیر بسته به کاربرد و سیستم مورد نیاز مزایای خاصی دارد.
نصب مناسب عملکرد بهینه شیر و طول عمر را تضمین می کند.
مراحل توصیه شده:
از سفت شدن بیش از حد، که ممکن است باعث تنش ساختاری یا آسیب به نخ شود، خودداری کنید.
اگرچه شیرهای دروازه ای چدنی بادوام هستند، تعمیر و نگهداری دوره ای به افزایش طول عمر آنها کمک می کند.
روش های معمول تعمیر و نگهداری عبارتند از:
بازرسی معمول از خرابی های غیرمنتظره جلوگیری می کند و عملکرد ایمن سیستم را تضمین می کند.
انتخاب یک سازنده شیر قابل اعتماد برای پروژه های صنعتی بسیار مهم است.
عوامل مهمی که باید در نظر گرفته شوند عبارتند از:
تولید کنندگان حرفه ای مانندگونگچوانگتمرکز بر مهندسی دقیق، بازرسی کیفیت دقیق و رعایت استانداردهای بین المللی برای ارائه راه حل های قابل اعتماد دریچه.
عمدتاً برای شروع یا توقف جریان سیال در خطوط لوله بدون تأثیر قابل توجهی بر فشار در هنگام باز بودن کامل استفاده می شود.
شیرهای دروازه برای تنظیم جریان توصیه نمی شوند زیرا باز شدن جزئی می تواند به گیت و نشیمنگاه آسیب برساند.
اکثر شیرهای دروازه ای رزوه ای چدنی بسته به طراحی تحت سیستم های فشار متوسط مانند PN10 یا PN16 کار می کنند.
با تعمیر و نگهداری مناسب، یک شیر با کیفیت بالا می تواند سال ها در شرایط صنعتی استاندارد به طور قابل اعتماد کار کند.
آنها معمولاً در کاربردهای دمای متوسط استفاده می شوند، اگرچه مدل های تخصصی ممکن است دماهای بالاتر را تحمل کنند.
راشیر دریچه ای رزوه ای چدنیبه دلیل قابلیت اطمینان، دوام و کارایی هزینه، جزء ضروری در سیستم های لوله کشی صنعتی باقی می ماند. از زیرساخت های شهری گرفته تا کارخانه های تولیدی، این نوع شیر ایزوله جریان قابل اعتماد با حداقل افت فشار را فراهم می کند.
با انتخاب یک شیر باکیفیت از تولید کنندگان مجرب مانندگونگچوانگمهندسان می توانند از عملکرد ایمن، عمر طولانی و عملکرد کارآمد خط لوله اطمینان حاصل کنند.
اگر به دنبال راه حل های قابل اعتماد شیر صنعتی هستید یا می خواهید در مورد شیرهای دروازه ای رزوه ای چدنی بیشتر بدانید، در صورت تمایلبا ما تماس بگیریدبرای پشتیبانی حرفه ای و مشاوره محصول
