A شیر دروازه فولادی ریخته گرییکی از پرکاربردترین شیرهای ایزوله در سیستم های لوله کشی صنعتی می باشد. این ماده که به دلیل دوام، مقاومت در برابر فشار و قابلیت آب بندی عالی شناخته شده است، معمولاً در صنایع نفت و گاز، تولید برق، فرآوری پتروشیمی، تصفیه آب و صنایع استفاده می شود. این راهنما نحوه عملکرد شیرهای دروازه فولادی ریخته گری، مزایای آنها، اجزای کلیدی، معیارهای انتخاب مواد، الزامات نصب، شیوه های نگهداری، مشکلات رایج و ملاحظات خرید را توضیح می دهد. چه مهندس، مدیر تدارکات، اپراتور کارخانه یا تکنسین تعمیر و نگهداری باشید، این مقاله به شما کمک می کند تا تصمیمات آگاهانه بگیرید و قابلیت اطمینان سیستم را به حداکثر برسانید.

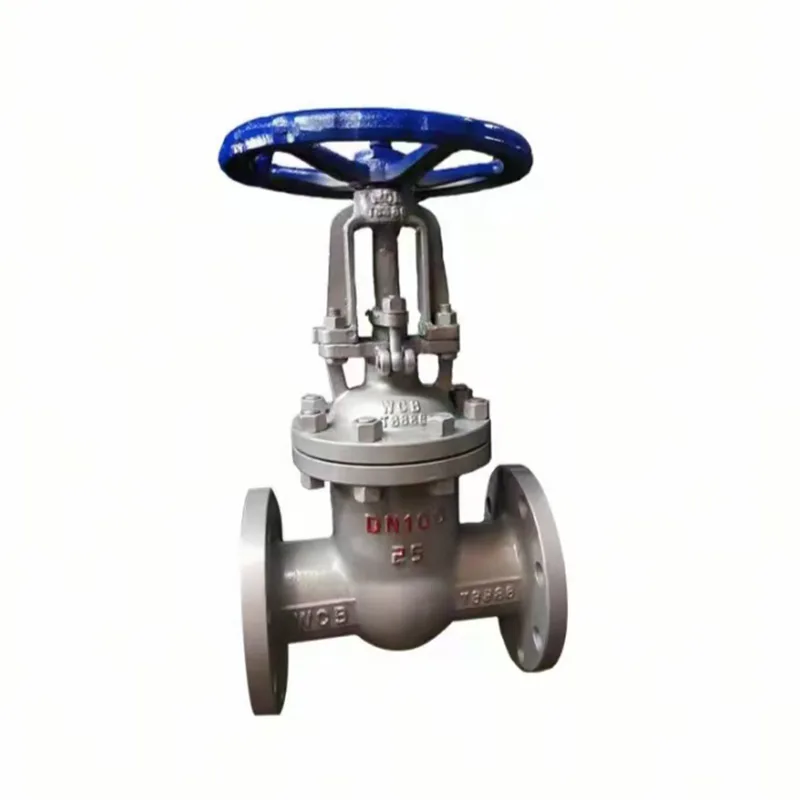

شیر دروازه ای فولادی ریخته گری یک شیر با حرکت خطی است که عمدتاً برای شروع یا توقف جریان سیال طراحی شده است. برخلاف دریچههای دریچه گاز، دریچههای دروازه با بالا بردن یا پایین آوردن یک دیسک گیتشکل در بدنه شیر عمل میکنند. هنگامی که به طور کامل باز می شود، دروازه به طور کامل از مسیر جریان خارج می شود و در نتیجه حداقل افت فشار را به همراه دارد.
بدنه شیر از طریق فرآیندهای ریخته گری با استفاده از فولاد کربنی، فولاد آلیاژی یا مواد فولادی ضد زنگ تولید می شود. این ساختار استحکام فوقالعادهای را فراهم میکند و به شیر اجازه میدهد تا در شرایط کاری فشار بالا و دمای بالا مقاومت کند.
صنایع اغلب شیرهای دروازه ای فولادی ریخته گری را ترجیح می دهند زیرا آنها استحکام مکانیکی، عملکرد قطعی قابل اطمینان و عمر طولانی در محیط های سخت را ترکیب می کنند.
اصل عملیات ساده و در عین حال بسیار مؤثر است.
از آنجایی که گیت هنگام باز شدن به طور کامل از مسیر جریان خارج می شود، تلاطم به حداقل می رسد و افت فشار بسیار کم باقی می ماند.
دریچه های دروازه ای قابلیت خاموش کردن محکمی را ارائه می دهند و به جلوگیری از نشت حتی در فرآیندهای صنعتی حیاتی کمک می کنند.
مسیر جریان بدون مانع به طور قابل توجهی تلفات انرژی در سیستم های لوله کشی را کاهش می دهد.
ساخت و ساز فولاد ریخته گری امکان عملیات تحت شرایط فشار چالش برانگیز را که معمولاً در تاسیسات صنعتی یافت می شود را ممکن می سازد.
شیرهای دروازه فولادی ریخته گری که به درستی نگهداری می شوند می توانند برای چندین دهه فعال باقی بمانند.
این شیرها در هر دو محیط با دمای پایین و دمای بالا عملکرد قابل اعتمادی دارند.
آنها را می توان با محرک های پنوماتیک، الکتریکی یا هیدرولیک برای کنترل فرآیند خودکار ادغام کرد.
| جزء | تابع |
|---|---|
| بدنه سوپاپ | حاوی فشار و جریان سیال است |
| دیسک دروازه | جریان را مسدود یا اجازه می دهد |
| ساقه | حرکت را از محرک منتقل می کند |
| کاپوت | از اجزای داخلی محافظت می کند |
| حلقه های صندلی | سطوح آب بندی را فراهم کنید |
| بسته بندی | از نشت ساقه جلوگیری می کند |
| چرخ دستی / محرک | حرکت سوپاپ را انجام می دهد |
انتخاب مواد به فشار، دما، ترکیب سیال و قرار گرفتن در معرض خوردگی بستگی دارد.
| مواد | برنامه معمولی | مزیت |
|---|---|---|
| فولاد کربنی WCB | خدمات صنعتی عمومی | مقرون به صرفه |
| فولاد آلیاژی WC6 | سیستم های با دمای بالا | مقاومت در برابر حرارت |
| فولاد ضد زنگ CF8 | سیالات خورنده | مقاومت در برابر خوردگی |
| فولاد ضد زنگ CF8M | پردازش شیمیایی | مقاومت شیمیایی برتر |
استانداردهای رایج تولید شامل مشخصات API، ASME، ANSI، BS، DIN و ISO است.
شیرهای دروازه ای فولادی ریخته گری تقریباً در هر بخش عمده صنعتی یافت می شوند.
توانایی آنها در ارائه جداسازی قابل اعتماد آنها را در هر جایی که ایمنی فرآیند و تداوم عملیاتی حیاتی است ضروری می کند.
انتخاب یک شیر مناسب نیاز به ارزیابی چندین پارامتر فنی دارد.
| عامل انتخاب | چرا اهمیت دارد |
|---|---|
| نوع سیال | سازگاری مواد را تعیین می کند |
| فشار عملیاتی | کلاس فشار را تعیین می کند |
| دما | بر انتخاب مواد تأثیر می گذارد |
| اندازه سوپاپ | بر ظرفیت جریان تأثیر می گذارد |
| پایان اتصال | سازگاری خط لوله را تضمین می کند |
| الزامات اتوماسیون | نوع محرک را تعیین می کند |
نادیده گرفتن این عوامل می تواند منجر به خرابی زودرس شیر، نشتی، مشکلات تعمیر و نگهداری و خرابی پرهزینه شود.
| ویژگی | شیر دروازه | دریچه گلوب | شیر توپی |
|---|---|---|---|
| قابلیت خاموش کردن | عالی | عالی | عالی |
| مقاومت جریان | خیلی کم | بالا | کم |
| سرویس دریچه گاز | توصیه نمی شود | عالی | محدود |
| سیستم های با قطر بزرگ | عالی | متوسط | خوب |
نصب صحیح مستقیماً بر طول عمر و عملکرد سوپاپ تأثیر می گذارد.
تعمیر و نگهداری معمول به اطمینان از قابلیت اطمینان طولانی مدت کمک می کند.
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| نشتی صندلی | سطوح آب بندی فرسوده | صندلی ها را تعمیر یا تعویض کنید |
| نشت ساقه | خراب شدن بسته بندی | بسته بندی را تعویض کنید |
| عملیات دشوار | خوردگی یا زباله | تمیز و روغن کاری کنید |
| خوردگی بدنه | محیط تهاجمی | مواد را ارتقا دهید |
فناوری شیرهای صنعتی در کنار ابتکارات اتوماسیون و دیجیتالی شدن به تکامل خود ادامه می دهد.
شیرهای دروازه فولادی ریخته گری آینده احتمالاً قابلیت اطمینان مکانیکی را با نظارت بر وضعیت بلادرنگ، بهبود کارایی عملیاتی و کاهش هزینه های تعمیر و نگهداری ترکیب می کنند.
Q1: هدف اصلی شیر دروازه فولادی ریختگی چیست؟
A: هدف اصلی آن ارائه عایق جریان روشن و خاموش با حداقل افت فشار است.
Q2: آیا می توان از شیر دروازه فولادی ریخته گری برای دریچه گاز استفاده کرد؟
پاسخ: خیر. شیرهای دروازه معمولاً برای موقعیت های کاملاً باز یا کاملاً بسته طراحی شده اند.
Q3: چه صنایعی معمولاً از شیرهای دروازه فولادی ریخته گری استفاده می کنند؟
الف: صنایع نفت و گاز، پتروشیمی، تولید برق، تصفیه آب، فرآوری شیمیایی و صنایع تولیدی.
Q4: شیر دروازه فولادی ریخته گری معمولا چقدر دوام می آورد؟
پاسخ: با نگهداری مناسب، بسیاری از شیرها به مدت 20 سال یا بیشتر فعال می مانند.
Q5: تفاوت بین شیرهای دروازه فولادی ریخته گری و فولادی فورج شده چیست؟
پاسخ: شیرهای فولادی ریخته گری معمولاً برای اندازه های بزرگتر ترجیح داده می شوند، در حالی که شیرهای فولادی فورج شده اغلب برای اندازه های کوچکتر و کاربردهای بسیار پرفشار انتخاب می شوند.
Q6: هر چند وقت یکبار باید بازرسی انجام شود؟
A: بازرسی های بصری باید به طور منظم انجام شود، در حالی که برنامه های تعمیر و نگهداری جامع به شرایط خدمات بستگی دارد.
شیر دریچه فولادی ریخته گری یکی از قابل اعتمادترین راه حل ها برای کاربردهای جداسازی صنعتی است. ساختار مستحکم، عملکرد آب بندی عالی، مقاومت جریان کم و سازگاری با شرایط عملیاتی سخت، آن را به انتخابی ارجح در صنایع متعدد تبدیل کرده است. درک طراحی سوپاپ، گزینههای مواد، الزامات نصب و روشهای نگهداری به سازمانها کمک میکند تا بازده عملیاتی را به حداکثر برسانند و در عین حال زمان خرابی و هزینههای مالکیت را به حداقل برسانند.
همانطور که سیستم های صنعتی به طور فزاینده ای پیچیده می شوند، انتخاب یک تولید کننده قابل اعتماد به اندازه انتخاب مشخصات شیر مناسب اهمیت دارد.
